	产品名称：常用圆盘涡轮式搅拌器产品类别：立式化工搅拌设备产品型号：

本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

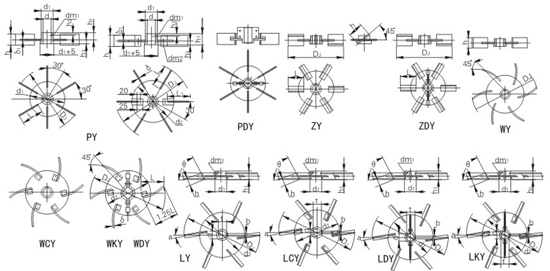

常用圆盘涡轮式搅拌器
平直叶圆盘涡轮式－PY、平直叶对开圆盘涡轮式－PDY、斜叶圆盘涡轮式－ZY、斜叶对开圆盘涡轮式－ZDY、弯叶圆盘涡轮式－WY、弯叶可拆圆盘涡轮式－WCY、弯叶对开圆盘涡轮式－WDY、弯叶可拆对开圆盘涡轮式－WKY、螺距叶圆盘涡轮－LY、螺距叶可拆圆盘涡轮式－LCY、螺距叶对开圆盘涡轮式－LDY、螺距叶可拆对开圆盘涡轮式－LKY

本类搅拌器较之开启涡轮式搅拌器，基本流型相同，同样具有高剪切能力和较大的循环能力，区别在于中部多一圆盘，下面可以存一些气体，使气体分散更平稳，所以在气体分散吸收过程中，它是很适合的。斜叶具有倾角，有轴向分流：弯叶具有后角，排出性能好，动力消耗低；螺距叶既有倾角又有后角，流型和性能部分差异。常用介质粘度μ＜5×104cP，常用运转速度n＝10－300rpm，v＝4－10m/s，最高转速可达600rpm，常用尺寸DJ:L:b=20:5:4，DJ/D＝0.2－0.5，斜叶倾角45°，60°，后弯角＝45°。

圆盘涡轮式搅拌器主要尺寸

DJ	d	d1	d2	dm1	dm2	δ	δ	h	h1	h2	h3	L	L1	键槽		N/n≤	重量
DJ	d	d1	d2	dm1	dm2	碳钢/不锈钢		h	h1	h2	h3	L	L1	b	t	N/n≤	碳钢/不锈钢
150	30	50	100	M6	-	4/3	4/3	30	30	8	10	38	-	8	33.3	0.008	0.75/0.65
200	30	50	130	M6	-	4/3	4/3	50	30	8	10	50	-	8	33.3	0.008	1.04/0.89
250	40	55	170	M8	-	4/3	4/3	60	35	8	10	62	-	12	43.3	0.011	1.83/1.49
300	40	65	200	M8	-	5/4	5/4	60	50	10	10	75	-	12	43.3	0.018	3.34/2.82
400	50	80	270	M10	-	6/4	6/4	80	60	14	10	100	-	14	53.8	0.031	6.26/4.67
500	65	95	330	M10	M12	8/5	8/5	100	70	14	40	125	145	18	69.4	0.089	12.8/8.9
600	65	95	400	M10	M12	8/6	8/6	120	90	24	40	150	190	18	69.4	0.11	18.7/14.9
700	80	120	470	M12	M12	10/6	8/6	140	100	30	40	175	205	22	85.4	0.40	28.2/20.3
800	90	135	530	M12	M12	10/8	10/8	160	110	30	40	200	225	25	95.4	0.42	38.48/30.78
900	100	150	600	M16	M12	12/10	12/10	180	120	35	40	225	240	28	106.4	0.58	51.5/42.93
1000	110	170	660	M16	M12	12/10	12/10	200	130	35	40	250	260	28	116.4	0.77	68.8/57.33
1120	110	180	750	M16	M12	14/12	12/10	225	150	40	50	280		32	127.4	1.18	104.2/91.86
1250	120	190	830	M16	M12	14/12	12/10	250	160	40	50	310		32	137.4	1.31	126.1/110.9
1400	130	200	930	M18	M16	16/14	14/12	280	170	45	50	350		36	148.4	2	175.6/156.7
1600	140	210	1070	M18	N16	16/14	14/12	320	180	45	60	400		36	158.4	2.28	226.1/201.2
1800	150	220	1200	M20	M16	18/16	16/14	360	200	50	60	450		40	169.4	3.25	321.4/290.2
2000	160	240	1330	M20	M16	18/16	16/14	400	210	50	70	500		40	179.4	3.61	390.5/352.1
2240	170	250	1490	M22	M16	20/18	18/16	450	220	60	70	560		45	190.4	5.01	535.2/487.1
2500	180	260	1670	M22	M16	20/18	18/16	500	230	60	80	630		45	200.4	5.57	633.1/602.8

注：该系列搅拌器选型，一般先决定叶片形状，然后考虑安装维护方便，确定结构型式，通常DJ≤500采用整体桨式，500≤DJ≤700采用可拆式，DJ≥800采用轮壳对开式。
