底轴承分三足式（SZ型）、底部法兰式（DL型）、迷宫三足式（MSZ）型、迷宫底法兰式（MDL）型四种，标定型号如下：

	主体材料代号（见表9-2）
	搅拌轴直径d
	型号（分SZ、DL、MSZ、MDL四种）

SZ型主要尺寸

MSZ型主要尺寸

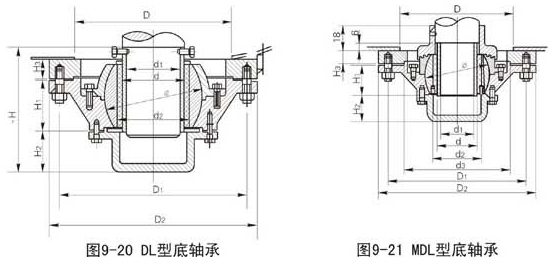

DL、MDL型主要尺寸

公称直径d	D	D1	D2	d1	d2	d3	Φ	H1	H2	H3	H	螺柱		重量（kg）
												数量	直径×长度
65	220	265	310	50	80	225	120	50	56	32	174	8	M16×50	43.8
80	240	285	330	65	100	245	140	54	66	32	193	8	M16×50	53
95	260	330	375	80	115	255	155	72	74	32	224	12	M16×65	78
110	295	385	430	95	130	300	188	82	84	40	249	12	M20×85	108
125	315	395	440	105	145	363	210	90	90	40	280	12	M20×85	155
140	350	445	490	115	165	413	238	100	95	45	300	12	M20×96	189
165	385	495	540	140	190	463	270	110	100	45	320	16	M20×100	227
190	405	495	540	165	215	463	296	120	105	50	340	16	M20×110	270
