产品名称：平直叶桨式搅拌器
产品类别：立式化工搅拌设备
产品型号：

本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

斜叶桨式搅拌器

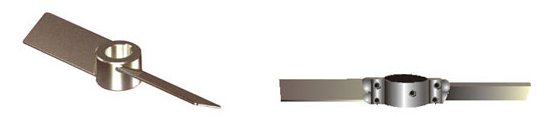

斜叶整体桨式XJ、斜叶可拆桨式ZJ

此搅拌器桨叶可成24°、45°或60°倾角，有轴向分流，径向分流，流型比平直叶桨式复杂，排出能量比平直桨高，综合效果更好，适用过程相同，因此应用频率比平直叶桨式高，运行条件同平直叶桨式。

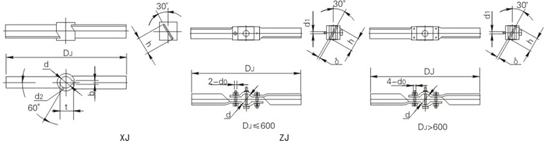

斜叶桨式搅拌器主要尺寸

DJ	d	h	d1	螺栓do	销轴φ	d2	b	t	N/n不大于	δ	重量
										不锈钢、碳钢
250	25	35	50	M10	6	M6	8	28.3	0.0035	3/4	0.67/0.69
280	30	35	60				8	33.3	0.005	4/6	0.83/0.84
320	30	40	60				8	33.3	0.005	4/6	0.9/0.11
350	30	40	70	M12	8	M8	8	33.3	0.006	6/8	1.1/1.38
	35						10	38.3
400	35		75				10	38.3	0.01	8/10	1.55/1.86
	40						12	43.3			1.56/1.88
450	40	50	80		10		12	43.3	0.015	10/10	2.53/2.98
	45						14	48.8
500	40	50	80	M12	10 12		12	43.3	0.015	10/10	2.53/2.98
	45						14	48.8			2.72/2.98
550	40		80				12	43.3			2.86/2.98
	45						14	48.8			2.96/2.98
600	45	60	90				14	48.8	0.026	10/12	3.7/4.36
	55						16	593.3
700	50	70	100			M10	14	53.8	0.04	12/14	6.14/6.89
	60						18	64.4
850	55	90	110				16	59.3	0.053	12/14	9.13/10.43
	70				16		20	74.9
950	65		110		12		16	29.3			9.83/11.52
	70				16		20	74.9
1100	60	110	120	M16	12		18	64.4	0.07	12/14	13.58/15.85
	75				16		20	79.9
1200	70	120	130				20	74.9	0.1	14/16	18.81/21.27
	80						22	85.4			18.95/21.35
1400	75	140	130				20	79.9	0.12	14/16	24.93/28.23
	80						22	85.4			25.09/28.41
1500	80	150	140	M20	20	M12	22	85.4	0.23	14/16	30.19/34.5
	85						22	90.4
1700	85	180	150				22	90.4	0.27	14/16	50.93/58.5
	90						25	95.4
1800	90	180	160				25	95.4	0.38	16/18	65.24/73.4
	100						28	106.4
2000	95	200	160			M16	25	99.4	0.38	16/18	71.56/80.5
	100						28	106.4
2100	95	220	170				25	99.4	0.5	16/18	78.13/87.9
	110						28	116.4
2300	100	240	180	M24	24		28	106.4	0.65	18/20	89.64/99.6
	120						32	127.4
2500	110	250	190				28	116.4	0.83	18/20	104.22/115.8
	130						32	137.4
2800	120	280	200	M24	24	M20	32	127.4	1.0	20/22	142/158
	140						36	148.4
3150	130	315	210	M24	24	M20	32	137.4	1.2	20/22	178/198
	150						36	158.4
3550	140	355	220	M24	24	M20	36	148.4	1.5	20/22	224/249

备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
